透射式玻璃板液位計系列
發表時間：2019-11-08 02:59瀏覽量：4176
概述
透射式玻璃板液位計系列是直讀式液位儀表中最普通、最常用的一種，廣泛應用于石油、化工、電力、冶金、軍工和食品等工業領域，用于測量各種承壓容器開口容器中介質的液位或界位。
適用范圍
●T30、T60透射式玻璃板液位計用于測量無色透明液體（光線較好）或不透明液體或有顏色液體的液位或界位。
●T30J、T60J透射伴熱式玻璃板液位計用于測量不透明或有顏色粘稠、易凝結的介質的液位或界位。
主要技術參數
●中心距 ：≤3000mm
（可根據用戶需要特殊制作）
●公稱壓力 ：≤PN6.3MPa
●工作溫度 ：0～250℃
●自動封閉壓力 ：≥0.3MPa
●沖洗、排污接口 ： NPT1/2 ″ 內螺紋
（可根據用戶需要特殊制作）
●伴熱蒸汽壓力 ：≤1.0MPa
●伴熱夾套接頭 ：G1/2″外螺紋
（也可根據用戶要求制作）
| 液位計名稱 | 型號 |
公稱壓力 MPa |
介質溫度與工作壓力關系 | 接液材質 | |
|
工作壓力 MPa |
介質溫度 ℃ |
||||
|
射透式 玻璃板液位計 |
T30、 T60 T30J、 T60J |
PN2.5 | 2.5 | 250 |
Ⅰ 類 ： 20 25 25Mn Ⅱ 類 ：304 304L 316 316L 321 |
| PN4.0 | 4.0 | 200 | |||
| 3.6 | 250 | ||||
|
射透伴熱式 玻璃板液位計 |
PN6.3 | 6.3 | 200 | ||
| 5.4 | 250 | ||||
過程連接
●法蘭連接：HG/T20592-2009 DN20
（可根據用戶需要特殊制作）
●螺紋連接：G3/4"外螺紋
（可根據用戶需要特殊制作）
注：當中心距超過2500mm時儀表本身自帶支撐架
| 玻璃型號7#（280mm） | 中心距CtoC（mm） | 500 | 800 | 1100 | 1400 | 1700 |
| 可視長度V. L.（mm） | 255 | 550 | 845 | 1140 | 1435 | |
| 玻璃型號8#（320mm） | 中心距CtoC（mm） | 580 | 920 | 1260 | 1600 | 1940 |
| 可視長度V. L.（mm） | 295 | 630 | 965 | 1300 | 1635 |

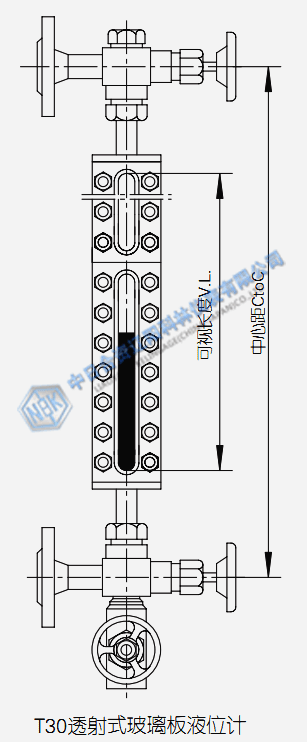

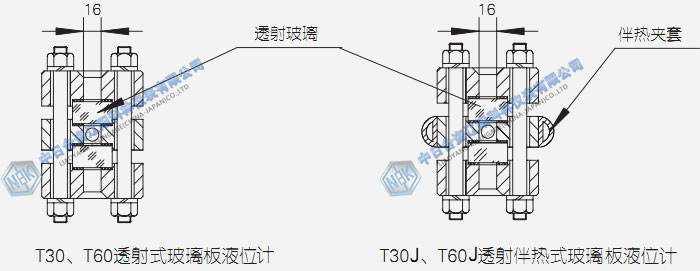

結構形式
