防霜式玻璃板液位計系列
發表時間：2019-11-08 02:59瀏覽量：4422
防霜式玻璃板液位計系列是專為解決測量低溫介質的液位而
設計的。它可透過防霜翅片清晰地觀察到被測介質液位或界位。

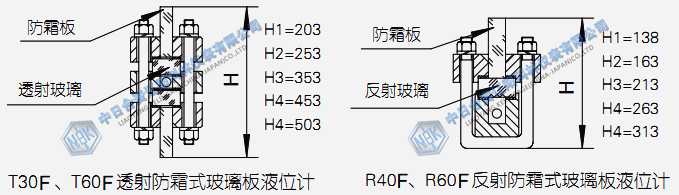

●T30F、T60F透射防霜式玻璃板液位計用于測量因不透明或有色
低溫介質造成外表凝霜場合的液位或界位。
●R40F、R60F反射防霜式玻璃板液位計用于測量因低溫無色透明
介質造成外表凝霜場合的液位。
●中心距 ：≤3000mm
（可根據用戶需要特殊制作）
●公稱壓力 ：≤PN6.3MPa
●工作溫度 ：-196～0℃
●自動封閉壓力 ：≥0.3MPa
●沖洗、排污接口 ：NPT1/2″內螺紋
（可根據用戶需要特殊制作）
| 液位計名稱 | 型號 |
公稱壓力 MPa |
工作壓力 MPa |
介質溫度℃ | 接液材質 |
|
透射防霜式玻璃板液位計
反射防霜式玻璃板液位計 |
T30F1、 T60F1 R40F1、 R60F1 |
PN2.5 PN4.0 PN6.3 |
2.5 4.0 6.3 |
-20~0 | 20 |
|
T30F2、 T60F2 T40F2、 T60F2 |
-40~-21 | 16Mn | |||
|
T30F3、 T60F3 R40F3、 R60F3 |
-70~-41 | 304 | |||
|
T30F4、 T60F4 R40F4、 R60F4 |
-160~-71 | 304 | |||
|
T30F5、 T60F5 R40F5、 R60F5 |
-196~-160 | 304 |
●法蘭連接：HG/T20592-2009 DN20
（可根據用戶需要特殊制作）
●螺紋連接：G3/4″外螺紋
（可根據用戶需要特殊制作）

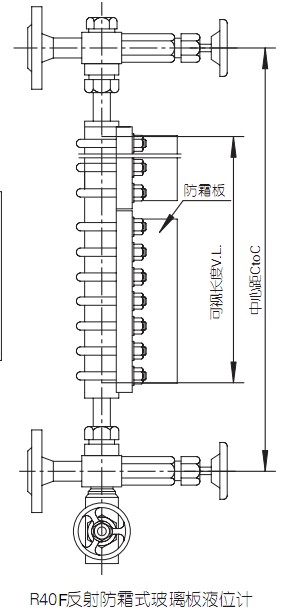

注：當中心距超過2000mm時儀表本身自帶支撐架例：選用7#、8#玻璃儀表中心距與可視長度
| 玻璃型號7#（280mm） | 中心距CtoC（mm） | 500 | 800 | 1100 | 1400 | 1700 |
| 可視長度V. L.（mm） | 255 | 550 | 845 | 1140 | 1435 | |
| 玻璃型號8#（320mm） | 中心距CtoC（mm） | 580 | 920 | 1260 | 1600 | 1940 |
| 可視長度V. L.（mm） | 295 | 630 | 965 | 1300 | 1635 |
