概述
V錐流量計,它采用了與孔板截然相反的節流方式
，在管道中心懸掛一個特制的流線型錐體來節流
，它由V錐流
量傳感器
、導壓附件與差壓變送器等組成
。
特點
● 精度高
V錐一次元件的精度高達0.5級；
● 重復性好
V錐一次元件的重復性高達0.1%
；
● 范圍度(量程比)寬
范圍度為10：1
；
● 自整流功能，直管段的要求低
建議安裝時上游留1~3D的直管段
；
● 長期精度穩定
β值可以保持不變
，儀表可長期使用而無需重新標定；
● 信號穩定
V錐低壓流場呈現高頻低幅的壓力脈動
，噪聲小
；
● 永久壓力損失低
V錐流量計可以在低差壓下正常運行
，因此它的永久壓力損失低；
● β值范圍寬
V錐流量計的β值范圍為0.45~0.85
；
● 無滯流區耐污染
，不易堵
錐體的邊壁收縮塑形設計不存在死區；
● 混合器功能
在V錐流量計的下游所產生的漩渦可以將介質攪拌均勻
，起到混合器作用
；
● 可測高溫高壓介質
工作溫度可大于600 ，壓力42.0MPa；
● 可測復雜工況介質
可測氣液兩相介質
，各種混合氣體等；
● 錐體采用支撐架結構
，有效防止錐體脫落
。
推薦應用范圍
● 蒸汽流量測量
● 天然氣、高爐煤氣
、焦?fàn)t煤氣
、氫氣、氮?dú)?div id="jfovm50" class="index-wrap">、碳?xì)浠衔?div id="jfovm50" class="index-wrap">、單組分氣體、多組分氣體
、空氣等各種氣體流量測量
。
● 濕氣體
。
● 檢測煙道氣等排氣流量
。
● 檢測水、液化石油氣
、成品油
、原料油、甲醇
、乙二醇
、甲苯、氨水
、雙氧水
、各種水溶液等流體的流量。
● 在各種淤漿管路上應用
。
● 臟污介質的場合。
● 直管段不足的場合
。
● 對精度要求較高的場合
。
● 多相流體測量
主要技術參數
● 測量介質：液體、氣體
、蒸汽
● 公稱通徑：DN25(1")～DN2000(80")
● 公稱壓力：≤16MPa；最大≤42.0MPa
● 工作溫度：-40℃～600℃
● 環境溫度：-40℃～60℃
● 相對濕度：5%～90%
● 流量計精度：0.5級
、1.0級
、1.5級
● 重復性：0.15 、0.33%、0.5%
● 范圍度(量程比)：6:1
、10:1或更高
● 適用雷諾數：1.6×10
4 ～1×10
7
● 結構形式：法蘭連接型、焊接型
、對夾型
、特殊(按用戶要求)
● 取壓端面連接：標準為法蘭、螺紋
、套節或焊接端接頭
，也可根據需要提供其他端接頭。
● 結構材料：雙相2205不銹鋼
、304或316不銹鋼
、哈氏合金C-276，254
， SMO
，碳鋼，根據要求可提供特種材料
。
● 流向：水平、垂直(最好從下向上流動)
、其他(按用戶要求)
● 等效直徑比(β)：0.45～0.85
● 安裝直管段長度：上游1～3D
，下游0.5～1D
結構形式、安裝尺寸

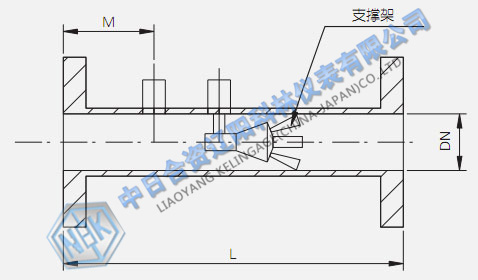

● 法蘭連接型：
尺寸示意
圖3法蘭連接型
法蘭連接型的外形尺寸
|
DN: |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1500 |
2000 |
|
L: |
200 |
250 |
300 |
300 |
360 |
400 |
550 |
650 |
700 |
750 |
800 |
900 |
950 |
1000 |
1300 |
1400 |
1700 |
1700 |
1800 |
2000 |
2500 |
3000 |
|
M: |
70 |
80 |
90 |
90 |
90 |
100 |
110 |
130 |
130 |
130 |
180 |
200 |
200 |
200 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
250 |

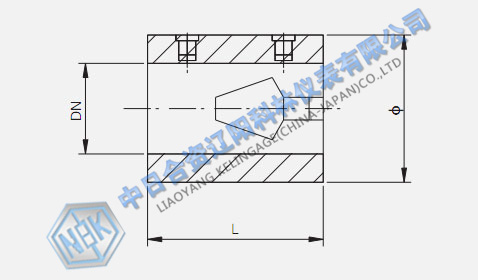

● 對夾型：
尺寸示意
圖4對夾型
對夾型的外形尺寸
|
DN: |
25 |
40 |
50 |
65 |
80 |
100 |
|
L: |
60 |
80 |
85 |
100 |
120 |
150 |
|
M: |
68 |
88 |
102 |
122 |
138 |
158 |
注:以上尺寸為參考尺寸
，具體產品生產時會有所調整，請以實際到貨為準
。
安裝方式
、安裝建議

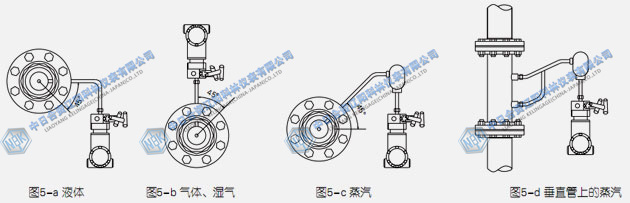

● 典型安裝方式：
V錐流量計的安裝與孔板類似，導壓孔的位置如圖5
，6所示：
典型安裝方式
取壓口與管道的相對位置
取壓口的位置原則上應當能保證在測量氣體介質流量時自動疏水
，在測量液體介質流量時自動排氣，即測液
體時
，取壓口在下方45°以內選擇
，測氣體時
，取壓口在上方45°以內選擇
，測含雜質的氣體流量應當接近垂直
方向。
