、溫度
、壓力變化的影響
；
◆ 測量管內無阻流件，壓損小
，免維護，直管段要求低
；
◆ 傳感器可帶接地電極，實現儀表良好接地
◆ 傳感器采用先進加工工藝，使儀表具有良好的抗壓能力
；
◆ 全數字量處理，抗干擾力強
，測量可靠
，精度高具有雙向流量測量
，雙向總量累積功能；
◆ HART通迅功能
工作原理
電磁流量計所依據的基本原理是法拉第電磁感應定律，導體在磁場中做切割磁力線運動時
，導體內將產生感
應電動勢。將該原理應用于測量管內流動的導電液體
，并且流體流動的方向與磁場方向垂直(見圖)。流體中產生
的感應電動勢被位于管子徑向兩端的一對電極檢測到
，該感應電動勢被位于管子徑向兩端的一對電極檢測到
，該
感應電動勢(信號電壓)UE與磁感應強度B
，電極間距離D和平均流速V成正比
。因磁感強度B和電極距離D和平均流
速V成正比
。因磁感應強度B和電極距離D是常數
，所以感應電動勢(信號電壓)UE與平均流速V成正比
，而體積流量
又與平均流速V成正比
，所以體積流量與感應信號電壓成正比
。在信號轉換器中
，該感應信號電壓被轉換成體積流量
，同時轉換成可編程的模擬和數字信號輸出
。
電磁流量計原理圖
主要技術參數
|
|
|
|
|
設計型式
|
一體型
|
分體型
|
|
連接方式
|
法蘭連接
|
法蘭連接
|
傳感器
|
型號 |
LDC43
|
LDC47
|
LDC41
|
LDC48
|
|
防爆等級
|
無
|
Exd[ia]iamllCT5
|
無
|
Exd[ia]iamllCT5
|
|
口徑
|
DN3-DN2000
|
|
壓力等級（MPa）
|
標準：0.6-4.0（按口徑分） 特殊：按用戶要求
|
|
法蘭材質
|
碳鋼 ，不銹鋼
|
|
襯里材質
|
橡膠，PTFE ，PFA等
|
|
電極材質
|
316 |
|
接地電極（環）材質
|
316 |
|
電導率
|
≥5μ S/m
|
|
介質溫度
|
-40℃～180℃（PTFE襯里） -25℃～65℃（橡膠襯里）
|
|
防護等級
|
IP67，IP68
|
轉換器
|
供電電源 |
24VDC或220VAC
|
|
信號輸出
|
電流4-20mA ，頻率輸出，脈沖輸出
|
|
功耗
|
≤10W（AC供電） ；≤9W（DC供電）
|
|
現場顯示
|
液晶顯示，瞬時和累積
|
|
環境條件
|
環境溫度：-20℃～60℃ ；相對濕度：5%～90%
|
|
精度
|
±0.2% 、±0.5%（測量值）
|
|
重復性
|
0.2%測量值
|
|
測量范圍
|
推薦使用范圍：0.3m/s～10m/s連續可調 最
使用范圍：0.01m/s～15m/s連續可調
|
|
勵磁方式
|
勵磁頻率6.25 |
|
通訊方式
|
Hart通訊（可選） ，RS485通訊（可選）或現場總線
|
|
防護等級
|
IP67
|
IP67
|
|
防爆等級
|
無
|
Exd[ia]iamllCT5
|
無
|
Exd[ia]iamllCT5
|
|
電氣接口
|
M20×1.5或1/2”NPT
|
|
殼體材質
|
鑄鋁
|
流速-流量對照表
流速m/s
流量m3/h
通徑mm |
0.5
(最小) |
1 |
2 |
3 |
4 |
5 |
10
(最大) |
|
3 |
0.2l/min |
0.4l/min |
0.8l/min |
1.2l/min |
1.6l/min |
2l/min |
4l/min |
|
4 |
0.4l/min |
0.8l/min |
1.6l/min |
2.4l/min |
3.2l/min |
4l/min |
8l/min |
|
6 |
1l/min |
2l/min |
4l/min |
6l/min |
8l/min |
10l/min |
20l/min |
|
8 |
1.5l/min |
3l/min |
6l/min |
9l/min |
12l/min |
15l/min |
30l/min |
|
10 |
2.25l/min |
4.5l/min |
9l/min |
13.5l/min |
18l/min |
22.5l/min |
45l/min |
|
15 |
0.40 |
0.6361 |
1.2723 |
1.9084 |
2.5445 |
3.1807 |
6.00 |
|
20 |
0.60 |
1.1309 |
2.2618 |
3.3927 |
4.5236 |
5.6545 |
11.00 |
|
25 |
1.00 |
1.7670 |
3.5341 |
5.3011 |
7.0681 |
8.8352 |
17.00 |
|
40 |
2.50 |
4.5236 |
9.0472 |
13.5708 |
18.0944 |
22.6180 |
45.00 |
|
50 |
4.00 |
7.0681 |
14.1363 |
21.2044 |
28.2725 |
35.3407 |
70.00 |
|
65 |
6.00 |
11.9452 |
23.8903 |
35.8355 |
47.7806 |
59.7258 |
110.00 |
|
80 |
10.00 |
18.0944 |
36.1889 |
54.2833 |
72.3777 |
90.4722 |
180.00 |
|
100 |
15.00 |
28.2725 |
56.5451 |
84.8176 |
113.0902 |
141.3627 |
280.00 |
|
150 |
35.00 |
63.6132 |
127.2265 |
190.8397 |
254.4529 |
318.0662 |
630.00 |
|
200 |
60.00 |
113.0902 |
226.1804 |
339.2706 |
452.3608 |
565.4509 |
1100.00 |
|
250 |
90.00 |
176.7034 |
353.4068 |
530.1103 |
706.8137 |
883.5171 |
1700.00 |
|
300 |
130.00 |
254.4529 |
508.9059 |
763.3588 |
1017.8117 |
1272.2646 |
2500.00 |
|
350 |
180.00 |
346.3387 |
692.6774 |
1039.0161 |
1385.3548 |
1731.6935 |
3400.00 |
|
400 |
230.00 |
452.3608 |
904.7215 |
1357.0823 |
1809.4430 |
2261.8038 |
4500.00 |
|
450 |
290.00 |
572.5191 |
1145.0382 |
1717.5573 |
2290.0763 |
2262.5954 |
5700.00 |
|
500 |
360.00 |
706.8137 |
1413.6274 |
2120.4411 |
2827.2547 |
3534.0684 |
7000.00 |
|
600 |
510.00 |
1017.8117 |
2035.6234 |
3053.4351 |
4071.2468 |
5089.0585 |
10000.00 |
|
700 |
700.00 |
1385.3548 |
2770.7096 |
4156.0645 |
5541.4193 |
6926.7741 |
13800.00 |
|
800 |
910.00 |
1809.4430 |
3618.8861 |
5428.3291 |
7237.7721 |
9047.2152 |
18000.00 |
|
900 |
1150.00 |
2290.0763 |
4580.1527 |
6870.2290 |
9160.3053 |
11450.3817 |
22900.00 |
|
1000 |
1420.00 |
2827.2547 |
5654.5095 |
8481.7642 |
11309.0189 |
14136.2737 |
28000.00 |
|
1200 |
2040.00 |
4071.2468 |
8142.4936 |
12213.7405 |
16284.9873 |
20356.2341 |
40000.00 |
|
1400 |
2780.00 |
5541.4193 |
11082.8386 |
16624.2578 |
22165.6771 |
27707.0964 |
55000.00 |
|
1600 |
3620.00 |
7237.7721 |
14475.5442 |
21713.3164 |
28951.0885 |
36188.8606 |
72000.00 |
|
1800 |
4580.00 |
9160.3053 |
18320.6107 |
27480.9160 |
36641.2214 |
45801.5267 |
91000.00 |
|
2000 |
5660.00 |
11309.0189 |
22618.0379 |
33927.0568 |
45236.0758 |
56545.0947 |
113000.00 |
外型尺寸
1，法蘭連接：DN3－100
|
口徑
mm
|
壓力
MPa
|
儀表外形尺寸
|
法蘭連接尺寸
|
重量
|
|
L
|
G
|
G1
|
C
|
D
|
K
|
n
|
d
|
一體型
|
傳感器
|
|
3-8
|
4.0
|
130
|
346
|
234
|
62
|
90
|
60
|
4
|
14
|
5.0
|
4.0
|
|
10
|
4.0
|
200
|
346
|
234
|
62
|
90
|
60
|
4
|
14
|
5.5
|
4.5
|
|
15
|
4.0
|
200
|
346
|
23
|
60
|
95
|
65
|
4
|
14
|
5.5
|
4.5
|
|
20
|
4.0
|
200
|
368
|
256
|
73
|
105
|
75
|
4
|
14
|
6.0
|
5.0
|
|
25
|
4.0
|
200
|
358
|
256
|
73
|
115
|
85
|
4
|
14
|
6.5
|
5.5
|
|
32
|
4.0
|
200
|
378
|
266
|
78
|
140
|
100
|
4
|
18
|
8.0
|
7
|
|
40
|
4.0
|
200
|
386
|
274
|
82
|
150
|
110
|
4
|
18
|
8.5
|
7.5
|
|
50
|
4.0
|
200
|
402
|
290
|
90
|
165
|
125
|
4
|
18
|
10.0
|
9.0
|
|
65
|
4.0
|
250
|
430
|
318
|
104
|
195
|
145
|
8
|
18
|
14.0
|
13.0
|
|
80
|
4.0
|
250
|
442
|
330
|
110
|
200
|
160
|
8
|
18
|
18.0
|
16.0
|
|
100
|
4.0
|
250
|
482
|
370
|
130
|
220
|
180
|
8
|
18
|
19.0
|
17.0
|
1）其它壓力等級可按用戶要求提供
。
2）接地方式為接地電極（標準配置）時
，DN3-100口徑，尺寸L不變
。
3）接地方式為接地環時，單個法蘭上安裝一個接地環
，DN3-100口徑
，尺寸L增加3mm。
4）接地方式為接地環時
，在兩個法蘭上都安裝接地環，DN3-100口徑
，尺寸L增加6mm
。

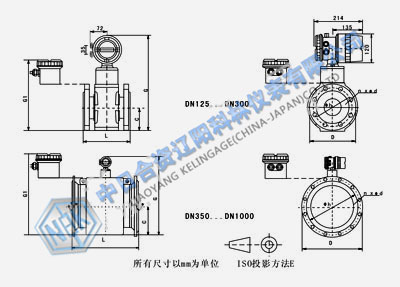

2，法蘭連接：DN125－1000
|
口徑
mm
|
壓力
MPa
|
儀表外形尺寸
|
法蘭連接尺寸
|
重量
|
|
L
|
G
|
G1
|
C
|
D
|
K
|
n
|
D
|
一體型
|
傳感器
|
|
125
|
1.6
|
250
|
466
|
355
|
127
|
250
|
210
|
8
|
18
|
29.0
|
28.0
|
|
150
|
1.6
|
300
|
508
|
397
|
148
|
285
|
240
|
8
|
22
|
31.0
|
30.0
|
|
200
|
1.0
|
350
|
570
|
459
|
179
|
340
|
295
|
8
|
22
|
55.0
|
54.0
|
|
200
|
1.6
|
350
|
570
|
459
|
179
|
340
|
295
|
12
|
22
|
55.0
|
54.0
|
|
250
|
1.0
|
450
|
626
|
515
|
207
|
395
|
350
|
12
|
22
|
80.0
|
79.0
|
|
250
|
1.6
|
450
|
626
|
515
|
207
|
405
|
355
|
12
|
26
|
80.0
|
79.0
|
|
300
|
1.0
|
500
|
712
|
601
|
250
|
445
|
400
|
12
|
22
|
87.0
|
86.0
|
|
300
|
1.6
|
500
|
712
|
601
|
250
|
460
|
410
|
12
|
26
|
87.0
|
86.0
|
|
350
|
1.0
|
550
|
729
|
618
|
250
|
505
|
460
|
16
|
22
|
128.0
|
126.0
|
|
350
|
1.6
|
550
|
729
|
678
|
250
|
520
|
470
|
16
|
26
|
148.0
|
146.0
|
|
400
|
1.0
|
600
|
780
|
669
|
275
|
565
|
515
|
16
|
26
|
153.0
|
151.0
|
|
400
|
1.6
|
600
|
780
|
669
|
275
|
580
|
525
|
16
|
30
|
173.0
|
171.0
|
|
450
|
1.0
|
600
|
829
|
718
|
304
|
615
|
565
|
20
|
26
|
171.0
|
169.0
|
|
450
|
1.6
|
600
|
829
|
718
|
304
|
640
|
585
|
20
|
30
|
193.0
|
191.0
|
|
500
|
1.0
|
600
|
851
|
740
|
310
|
670
|
620
|
20
|
26
|
189.0
|
187.0
|
|
500
|
1.6
|
600
|
851
|
740
|
310
|
715
|
650
|
20
|
33
|
213.0
|
221.0
|
|
600
|
1.0
|
600
|
952
|
841
|
361
|
780
|
725
|
20
|
30
|
245.0
|
243.0
|
|
600
|
1.6
|
600
|
952
|
841
|
361
|
840
|
770
|
20
|
36
|
315.0
|
313.0
|
|
700
|
1.0
|
700
|
1032
|
920
|
405
|
859
|
840
|
24
|
30
|
319.0
|
317.0
|
|
700
|
1.6
|
700
|
1032
|
920
|
405
|
910
|
840
|
24
|
36
|
387.0
|
385.0
|
|
800
|
1.0
|
800
|
1132
|
1020
|
455
|
1015
|
950
|
24
|
33
|
385.0
|
383.0
|
|
800
|
1.6
|
800
|
1132
|
1120
|
455
|
1025
|
950
|
24
|
39
|
450.0
|
448.0
|
|
900
|
1.0
|
900
|
1232
|
1120
|
505
|
1115
|
1050
|
28
|
33
|
487.0
|
485.0
|
|
900
|
1.6
|
900
|
1232
|
1020
|
505
|
1125
|
1050
|
28
|
39
|
589.0
|
587.0
|
|
1000
|
1.0
|
1000
|
1232
|
1120
|
505
|
1230
|
1160
|
28
|
36
|
579.0
|
577.0
|
|
1000
|
1.6
|
1000
|
1232
|
1120
|
505
|
1255
|
1170
|
28
|
42
|
779.0
|
777.0
|
1）其它壓力等級可按用戶要求提供
。
2）接地方式為接地電極（標準配置）時，DN125-1000口徑
，尺寸L不變
。

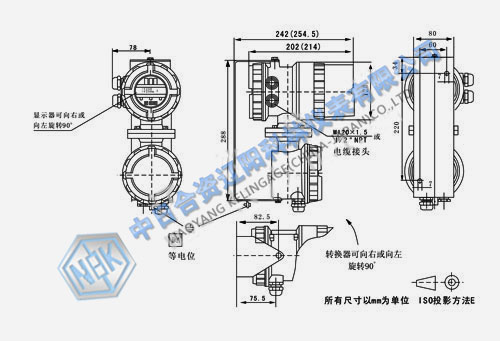

3，LDC41/LDC48分體型轉換器
