反射式玻璃板液位計系列
發表時間：2019-11-08 02:59瀏覽量：1734
概述
反射式玻璃板液位計系列是直讀式液位儀表中比較普通、常用的一種，廣泛應用于石油、化工、電力、冶金、軍工和食品等工業 領域，用于測量 各種承壓容器開口容器中介質的液位。
適用范圍
●R40、R60反射式玻璃板液位計用于測量無色、透明液體的液位
●R40J、R60J反射伴熱式玻璃板液位計用于測量無色、透明、粘稠、易凝結的介質的液位
主要技術參數
●中心距 ：≤3000mm （可根據用戶需要特殊制作）
●公稱壓力 ：≤PN6.3MPa
●工作溫度 ：0～250℃
●自動封閉壓力 ：≥0.3MPa
●沖洗、排污接口 ：NPT1/2"內螺紋
（可根據用戶需要特殊制作）
●伴熱蒸汽壓力 ：≤1.0MPa
●伴熱夾套接頭 ：G1/2"外螺紋
（也可根據用戶要求制作）
| 液位計名稱 | 型號 |
公稱壓力 MPa |
介質溫度與工作壓力關系 | 接液材質 | |
|
工作壓力 MPa |
介質溫度 ℃ |
||||
|
反射式玻璃板
反射伴熱式玻璃板 |
R40、R60 | PN2.5 | 2.5 | 250 |
Ⅰ 類 ：20 25 25Mn Ⅱ 類 ：304 304L 316 316L 321 |
| 4.0 | 200 | ||||
| R40J、R60J | PN4.0 | 3.6 | 250 | ||
| 6.3 | 200 | ||||
| PN6.3 | 5.4 | 250 | |||
過程連接
●法蘭連接：HG/T20592-2009 DN20（可根據用戶需要特殊制作）
●螺紋連接：G3/4"外螺紋
（可根據用戶需要特殊制作）
注：當中心距超過2000mm時儀表本身自帶支撐架
例：選用7#、8#玻璃儀表中心距與可視長度
| 玻璃型號7#（280mm） | 中心距CtoC（mm） | 500 | 800 | 1100 | 1400 | 1700 |
| 可視長度V. L.（mm） | 255 | 550 | 845 | 1140 | 1435 | |
| 玻璃型號8#（320mm） | 中心距CtoC（mm） | 580 | 920 | 1260 | 1600 | 1940 |
| 可視長度V. L.（mm） | 295 | 630 | 965 | 1300 | 1635 |

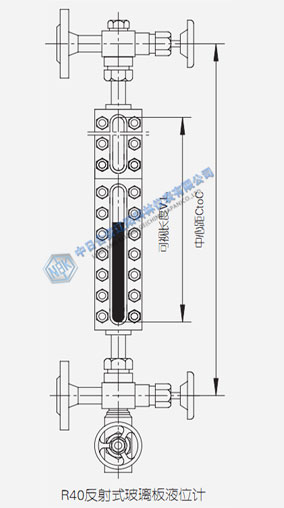

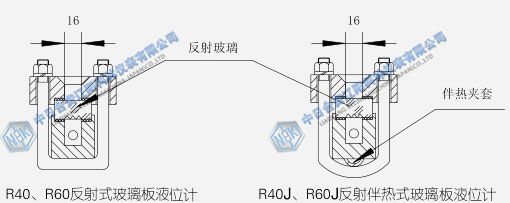

結構型式
