UGC系列鋼襯四氟型石英玻璃管液位計
發表時間：2019-11-08 02:59瀏覽量：1425
概述
UGC系列鋼襯四氟型石英玻璃管液位計適用于測量強腐蝕性介質的液位或界位,如各種強酸、強酸性液體、堿、堿性液體及其他對普通金屬材料有腐蝕的介質.可實現單色、汽紅液綠雙色液位和綠、紅、藍三色界位顯示.該系列產品廣泛應用于石油、化工等工業領域。
結構原理
UGC系列鋼襯四氟型石英玻璃管液位計的工作原理和結構大致與普通型石英玻璃管液位計相同,不同之處在于UGC系列鋼襯四氟型石英玻璃管液位計除石英管之外的接液材質均為優質的碳鋼或不銹鋼內襯聚四氟乙烯制成,具有外表美觀、強度高、耐溫高、抗腐蝕性極強、可靠性高等優點.
適用范圍
●UGCD鋼襯四氟型單色石英玻璃管液位計用于測量不透明液體或顏色較深液體的液位。

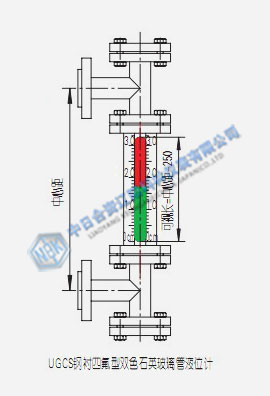

●UGCS鋼襯四氟型雙色石英玻璃管液位計用于測量無色透明液體或顏色較淺液體的液位。
●UGCJ鋼襯四氟型三色石英玻璃管界位計適用于同時測量兩種不同液體的界位和其中小密度液體的液位的場合。
主要技術參數
●中心距: ≤2000mm(可根據用戶需要特殊制作)
●公稱壓力: ≤PN2.5MPa
●工作溫度: 0～200℃
●可視長度: 中心距-250mm(可根據用戶需要特殊制作)
●接液材質: 碳鋼+PTFE不銹鋼+PTFE(根據用戶需要制作)
●過程連接: 法蘭連接:HG/T20592-2009 DN20(可根據用戶需要特殊制作)
