JSF系列燒結視鏡
發表時間：2019-11-08 02:58瀏覽量：4018
用途
JSF系列燒結視鏡是按化工部標準HG21605-95制造的一種設備視鏡。該系列產品與管路之間采用焊接形式，水
平或豎直方向焊接在設備上。JSF系列燒結視鏡是將鋼與玻璃燒結成一體的視鏡，具有良好的密封性能，適用于工
作溫度0~180℃，設計壓力-0.1~1.6MPa的化工、石化、醫藥等設備上用于觀察設備內部情況的視鏡。
技術參數
HG21605-95燒結視鏡技術參數表
|
公稱直徑 (DN) |
公稱壓力 (MPa) |
設計溫度 (℃) |
D (mm) |
總重 (kg) |
| 28 | 1.6 | 0～180 | 60 | 0.16 |
| 50 | 110 | 0.75 | ||
| 80 | 140 | 1.45 | ||
| 100 | 0.6 | 160 | 1.85 | |
| 125 | 205 | 4.2 | ||
| 150 | 230 | 5.3 |

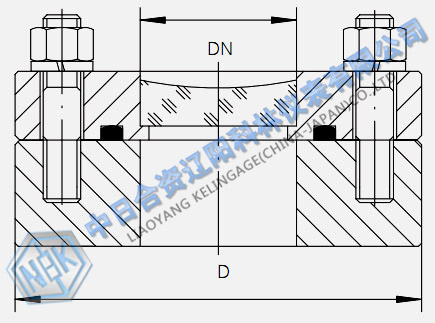

結構形式
