UG-1玻璃管液位計
發表時間：2019-11-08 02:58瀏覽量：4455
用途
UG-1型玻璃管液位計及出口TUP型玻璃管液位計（以下簡稱液位計）適用于直接指示密封壓力容器中的液位液位計中與被測液體接觸的零件，選用不銹耐酸鋼（304）或普通碳鋼（20#）制造，因此具有好的耐腐蝕性能。本儀表符合ZBN12、002-87及HG5-227-80技術標準要求，可廣泛的應用到石油、化工、化肥等工業部門中。
結構原理
在液位計上、下閥門處皆裝有法蘭。法蘭與被測容器法蘭連接，構成連通器，透過玻璃管直接指示容器內的液位。
從結構上，由于使用條件不同可分為普通型、帶加熱套型。
在上下閥門內各裝有一個鋼球。當玻璃管因意外事故突然破碎時，鋼球在容器內壓力的作用下，能保證自動封閉防止容器內的液體噴射和繼續外流。
為了保證鋼球在玻璃管破碎后能起自動封閉作用，容器內外的壓力差不得小于0.3MPa。
在液位計的下閥同時沒有排污結構，可供液體取樣，或在檢修時放出玻璃管中剩余液體以及清洗內部之用。
主要技術數據
◆工作壓力：1.6MPa
◆自動封閉壓力：≥0.3MPa
◆工作溫度：≤200℃
◆玻璃管規格：￠19×3
液位計的規格是按安裝中心距L劃分，（液位計上、下閥門中心線之間的距離），玻璃管的長度1與玻璃管上的刻度范圍H和中心距L的對應關系如下表：(單位：mm)
| L | 500 | 600 | 800 | 1000 | 1100 | 1200 | 1400 | 2000 |
| H | 338 | 438 | 638 | 838 | 938 | 1038 | 1238 | 1838 |
| I | 458 | 558 | 758 | 958 | 1058 | 1158 | 1358 | 1958 |

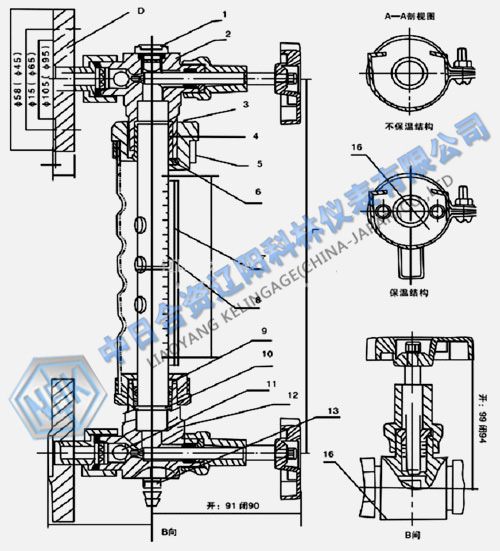

結構圖及外形尺寸（見附圖）
